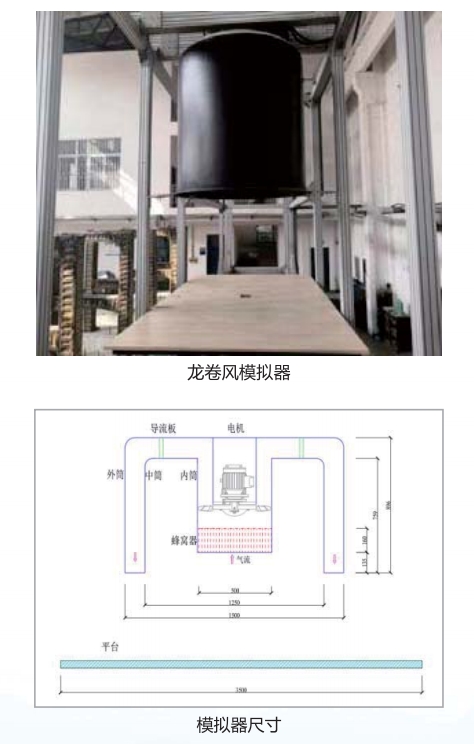

武漢科技大學龍卷風模擬器支撐系統、模擬器和移動平臺系統三大部分組成。支撐系統由混凝土平臺與鋁框架結構組成，具有足夠剛度掛龍卷風模擬器。模擬器由三個同軸圓筒(外筒、中筒和內筒),懸吊風機、導流板 以及蜂窩器構成。外筒、中筒和內筒直徑分別為1500mm,1250mm和500mm, 高度依次為896mm,759mm,624mm。懸吊風機的風扇葉片直徑為500mm, 由三相460v交流電機驅動，最大功率為15kw, 最大效率為0.75,用于形成向上氣流，導流板位于筒頂為上升氣流提供旋轉動量，蜂窩器由蜂窩孔緊密排列組合而成，其外徑為500mm, 高為160mm, 內置于內筒，位于電機下方對進入內筒的上升氣流進行導流，使上升氣流平行于風洞的中心軸線。移動平臺系統由平臺、升降機構與導軌構成，位于模擬器下方。平臺尺寸為3500mm×2100mm, 升降機構高度調節范圍為0~1500mm, 升降速度為20mm/s, 導軌長10m, 平臺水平移動速度范圍為0~0.5m/s。
主要用途及特點
主要針對龍卷風作用下工程結構安全問題，開展研究工作，主要解決的關鍵科學與技術問題：(1)龍卷風 風場物理試驗模擬技術；(2)龍卷風環境下工程結構安全性能評估與災變控制技術。
